Regenwasser richtig lenken
28.000 m² Fläche. 225 Stellplätze. Ein neues Baufach-Zentrum in Baden-Württemberg. Die IBB Wörn Ingenieure GmbH plante die Oberflächenentwässerung digital mit BBSoft®.
Herausforderung
Wohin fließt das Wasser?
Die Fläche muss entwässern, ohne Stellplätze zu überfluten oder Wasser zum Gebäude zu leiten. Gleichzeitig darf das Gefälle 2 % nicht überschreiten – damit Einkaufswagen sicher nutzbar bleiben.
Gefälle, Zwangspunkte, Tiefpunkte: alles muss sitzen.
Alles wurde in einem durchgängigen digitalen Modell geplant – vernetzt, präzise und direkt überprüfbar.
Planungsdetail
Große Fläche, präzises Gefälle
225 Stellplätze, Gebäudeanschluss, Privatstraße und Regenrückhaltebecken müssen so aufeinander abgestimmt werden, dass Wasser sicher abfließt – bei maximal 2 % Neigung. Gerade bei solchen Freianlagen zählt, dass Gefälle, Zwangspunkte und Tiefpunkte nicht einzeln betrachtet werden. Im digitalen Modell wird sichtbar, wie die gesamte Fläche zusammenarbeitet.
Lösung
Flächenentwässerung digital geplant.

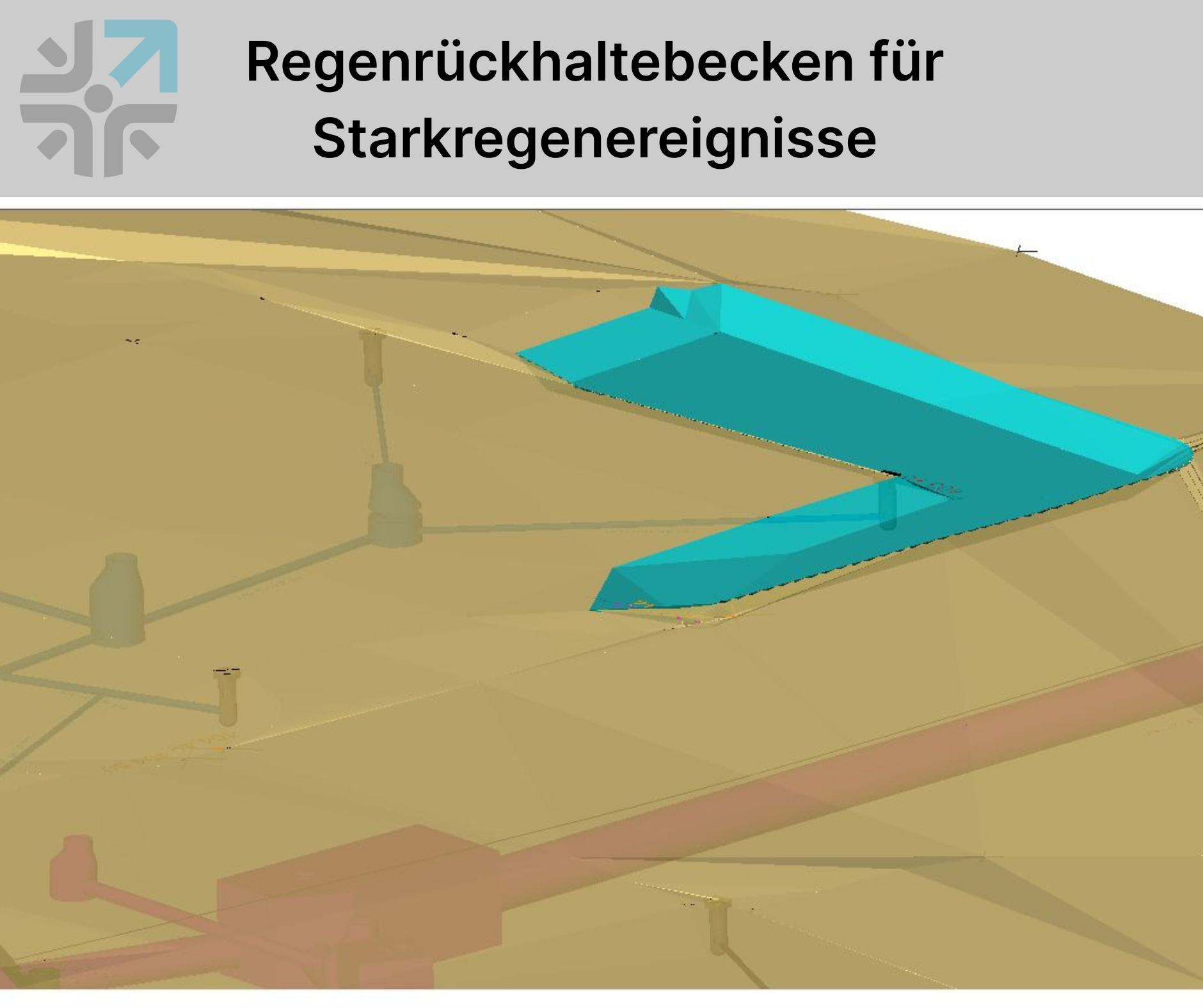

Mit den BBSoft®-Einzugsgebieten wurde der Tiefpunkt der Fläche ermittelt. Genau dort konnte das Regenrückhaltebecken für Starkregenereignisse geplant werden.
Ergänzend erfolgte auch die Kanalplanung mit BBSoft®. Die Privatstraße vor dem Gebäude wurde mit dem Straßenplanungsmodul umgesetzt. So wird sichtbar, wie digitale Werkzeuge und ingenieurtechnisches Know-how zusammenspielen – damit Regenwasser einfach den richtigen Weg findet.
Wenn die Planung Form annimmt
Bevor Flächen befestigt und Stellplätze gebaut werden, passiert das Entscheidende in der digitalen Höhenplanung: Das Modell zeigt früh, wohin Regenwasser fließt, wo Tiefpunkte entstehen und welche Bereiche gezielt entwässert werden müssen.
So wird aus einer großen Fläche ein steuerbares Entwässerungssystem.
Stimme aus der Praxis
Pragmatisch und flexibel planen.
Für die IBB Wörn Ingenieure GmbH ist BBSoft® eine flexible Planungslösung für den Tiefbau. Besonders hilfreich sind die vielfältigen Darstellungs- und Einstellungsmöglichkeiten, die maßgeschneiderten Werkzeuge für Leitungssysteme, Verkehrsflächen und Freianlagen sowie zahlreiche Import- und Exportformate.
Auch der direkte Support spielt in der täglichen Arbeit eine wichtige Rolle: Fragen lassen sich schnell klären, Lösungen werden praxisnah gefunden. Die Standardeinstellungen für die Darstellung müssen teilweise angepasst werden – dafür bietet BBSoft® genau die Flexibilität, die komplexe Tiefbauprojekte brauchen.
IBB Wörn Ingenieure GmbH
Sicher entwässert. Alltagstauglich geplant.
Regenwasser wird kontrolliert geführt. Das Gebäude bleibt geschützt. Die Stellplätze bleiben nutzbar.
BBSoft® macht sichtbar, ob die Planung funktioniert – bevor gebaut wird.
Freianlagen digital denken.
Parkplatz, Privatstraße, Kanalnetz und Regenrückhaltebecken greifen ineinander. Genau dafür braucht es eine Planung, die Zusammenhänge sichtbar macht.
Mit BBSoft® entstehen durchdachte Freianlagen, sichere Entwässerungssysteme und präzise geplante Bauprojekte.
Von der Idee über die Planung bis zur fertigen Baustelle – Digitalisierung im Bau ist keine Vision mehr, sondern gelebte Praxis.
